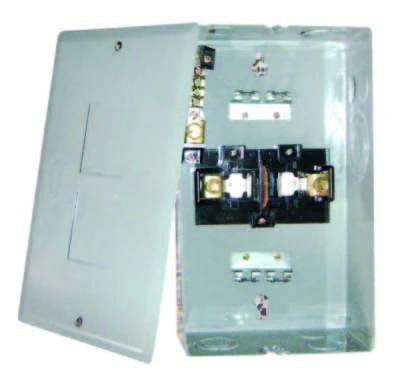

Το GTYE-2S είναι ένα επιφανειακό κέντρο φόρτωσης από χάλυβα σχεδιασμένο για μονοφασικά συστήματα 120/240 VAC. Βαθμολογημένο στα 125A με δύο θέσεις θραύσης 1- ίντσας, αυτό το πάνελ στήριξης{11}}επιφανείας διαθέτει ένα ανθεκτικό περίβλημα από ηλεκτρο γαλβανισμένο χάλυβα 1,2–1,5 mm με ματ επίστρωση πούδρας πολυεστέρα - παρέχοντας ανώτερη αντοχή στις γρατσουνιές και στη διάβρωση για οικιακές επιφάνειες με ελαφριά και ελαφριά μεταλλικά έργα.

Περιγραφή

Αυτό το επιφανειακό κέντρο φόρτωσης από χάλυβα προσφέρει τη μηχανική αντοχή και την αντοχή στην κρούση που δεν μπορούν να ταιριάξουν τα θερμοπλαστικά περιβλήματα, καθιστώντας το την προτιμώμενη επιλογή για γκαράζ, εργαστήρια και βοηθητικούς χώρους όπου η φυσική προστασία είναι προτεραιότητα. Ο επιφανειακός-σχεδιασμός της βάσης του εξαλείφει την ανάγκη κοπής τοίχου σε εσοχή, ενώ τα knockouts σε όλες τις πλευρές και οι συμπεριλαμβανόμενες ράβδοι ουδέτερου/γειωμένου χαλκού εξασφαλίζουν ευέλικτη δρομολόγηση αγωγών και ασφαλείς συνδέσεις χαμηλής- αντίστασης. Συμβατό με τυπικό βύσμα 1-ιντσών-σε διακόπτες THQL, ενσωματώνεται απρόσκοπτα σε υπάρχοντα μονοφασικά συστήματα 120/240 VAC.

Ιδανικό για οικιακούς υπο-πίνακες γκαράζ, επεκτάσεις κυκλώματος υπογείου, αντικαταστάσεις βοηθητικών χώρων, μικρά περίπτερα λιανικής, pop{1}}καταστήματα, κυκλώματα εργαλείων συνεργείου και υπόστεγα εξοπλισμού - αυτός ο ατσάλινος πίνακας επιφανειακής βάσης 2 κυκλωμάτων παρέχει συμπαγή, ανθεκτική προστασία 125A καναλιού, σε μια στιβαρή απόδοση σημείων διανομής τύπου NE NE με στιβαρή καθημερινή φθορά τύπου MA και enc για ξηρούς εσωτερικούς χώρους.

Model	GTYE-2S
Rτάση εξαγωγής	120/240 VAC
Rρεύμα εξαγωγής	125A
Αριθμός Κυκλωμάτων	2*1″
Wσύστημα σιδερώματος	1-φάση
Νοκ άουτ	Παρέχετε σε όλες τις πλευρές του περιβλήματος
Connector	Χαλκός
Iμονωτής	Υψηλή θερμοκρασία, πολυανθρακικό
Τύπος εμπρός	Επιφάνεια
Περίφραξη	Χάλυβας 1,2-1,5 mm/γαλβανισμένος χάλυβας

Χαρακτηριστικά

· Ανθεκτικό ηλεκτρο-περίβλημα από γαλβανισμένο χάλυβα (1,2–1,5 mm) με ματ επίστρωση πούδρας πολυεστέρα για εξαιρετική αντοχή στις γρατσουνιές και στη διάβρωση

·Σχεδιασμός επιφανειακής βάσης - δεν απαιτείται εσοχή τοίχου, ιδανικό για μετασκευές και επιφανειακές-εφαρμογές

·Συμβατό με τυπικό βύσμα 1"-σε διακόπτες κυκλώματος τύπου THQL

·Περιλαμβάνει χάλκινη ουδέτερη ράβδο και ράβδο γείωσης για ασφαλείς,-συνδέσεις χαμηλής αντίστασης

·Γενναιόδωρος εσωτερικός χώρος καλωδίωσης μειώνει τη συμφόρηση του αγωγού και βελτιώνει την απαγωγή θερμότητας

·Νοκ άουτ στο πάνω, στο κάτω μέρος και στα πλαϊνά για ευέλικτη είσοδο αγωγών και καλωδίων

· NEMA Type 1 με βαθμολογία για ξηρούς εσωτερικούς χώρους

·Στήριγμα κάρτας καταλόγου καθαρού κυκλώματος στην πόρτα για γρήγορη αναγνώριση κυκλώματος

Βασικές Εφαρμογές

Οικιστικοί υπο-πίνακες και κυκλώματα γκαράζ

Μικρά περίπτερα λιανικής και pop{0}}καταστήματα

Εργαστήρια και υπόστεγα εξοπλισμού που απαιτούν επιφανειακό-πάνελ

Αντικατάσταση πάνελ υπογείου και βοηθητικών χώρων

Προσωρινή κατανομή ισχύος κατασκευής

Πίνακας προδιαγραφών προϊόντος

Αριθμός προϊόντος	Τύπος εμπρός	Κύρια βαθμολογία Αμπέρ	Ονομαστική τάση (V)	Αρ. Τρόπων
GTΥΕ-2ΣΠ	Επιφάνεια	125	120/240	2
GTYE-2S	Επιφάνεια	125	120/240	2
GTYE-4F	Εξαψη	125	120/240	4
GTYE-8F	Εξαψη	125	120/240	8
GTΥΕ-12ΣΤ	Εξαψη	125	120/240	12
GTΥΕ-16Φ	Εξαψη	125	120/240	16
GTΥΕ-20Φ	Εξαψη	125	120/240	20
GTΥΕ-24Φ	Εξαψη	125	120/240	24
GTΥΕ-30Φ	Εξαψη	125	120/240	30
GTΥΕ-36F	Εξαψη	125	120/240	36

FAQ

Ε: Μπορεί αυτό το πλαίσιο να τοποθετηθεί στο ίδιο επίπεδο-;

Α: Το GTYE-2S έχει σχεδιαστεί αποκλειστικά για επιφανειακή τοποθέτηση. Για απαιτήσεις χωνευτής-μονάδας, λάβετε υπόψη τα μοντέλα της σειράς F GTYE-4F ή μεγαλύτερα.

Ε: Τι τύπος επιφάνειας τοίχου απαιτείται για την τοποθέτηση του GTYE-2S;

Α: Το GTYE-2S μπορεί να τοποθετηθεί σε οποιαδήποτε δομικά σταθερή κατακόρυφη επιφάνεια - από σκυρόδεμα, τοιχοποιία, ξύλινα καρφιά ή επένδυση από κόντρα πλακέ. Ο σχεδιασμός επιφανειακής τοποθέτησης σημαίνει ότι δεν χρειάζεται εσοχή τοίχου, αλλά η επιφάνεια στερέωσης πρέπει να είναι επίπεδη και ικανή να υποστηρίξει το βάρος του πίνακα συν τα φορτία του αγωγού.

Ε: Το περίβλημα από χάλυβα απαιτεί ξεχωριστή σύνδεση γείωσης;

Α: Ναι. Επειδή το GTYE-2S χρησιμοποιεί ένα περίβλημα από ηλεκτρογαλβανισμένο χάλυβα, το ίδιο το περίβλημα πρέπει να είναι συνδεδεμένο στη γείωση σύμφωνα με τις απαιτήσεις NEC και τοπικού κώδικα. Η συμπεριλαμβανόμενη ράβδος γείωσης παρέχει ένα βολικό σημείο τερματισμού για αυτόν τον αγωγό συγκόλλησης.

Ε: Πώς διαφέρει το GTYE-2S σε μέγεθος και βάρος από το GTYE-2SP;

Α: Ο χάλυβας GTYE-2S είναι ελαφρώς βαρύτερος από το θερμοπλαστικό GTYE-2SP λόγω της κατασκευής ηλεκτρογαλβανισμένου χάλυβα 1,2–1,5 mm. Οι ακριβείς διαστάσεις και το βάρος είναι διαθέσιμα στο διαστατικό σχέδιο. να ελέγχετε πάντα την ικανότητα φόρτισης στον τοίχο κατά την επιφανειακή τοποθέτηση του χαλύβδινου μοντέλου.
